UV LED固化系统的新工艺、应用和解决方案

UV LED固化技术正在经历从“单一功能”到“精密智能”的转变，在工艺、应用和系统解决方案三个方面都有值得注意的发展。

新工艺：超越简单的“曝光”

单波长不再满足高端需求。该行业正在积极推广UVA+UVC混合带固化，利用UVC的高光子能量提高固化效率，减少氧气抑制，从而获得更好的表面性能。南京大学的一个研究小组还开发了能够混合多种波长以适应不同材料的光源。

一种新的三步法——395nm LED→ 254 nm准分子→ 无电极灯——可以在没有氮气保护的环境条件下有效地生产高性能的自起皱亚光涂层。这为优质哑光表面处理提供了一种新的低成本解决方案。

对于厚膜固化应用，如先进的半导体封装，新型光引发剂将吸收波长延长至420nm。更长的波长为批量固化提供了更深的渗透，同时避免了欧盟REACH法规限制的物质。

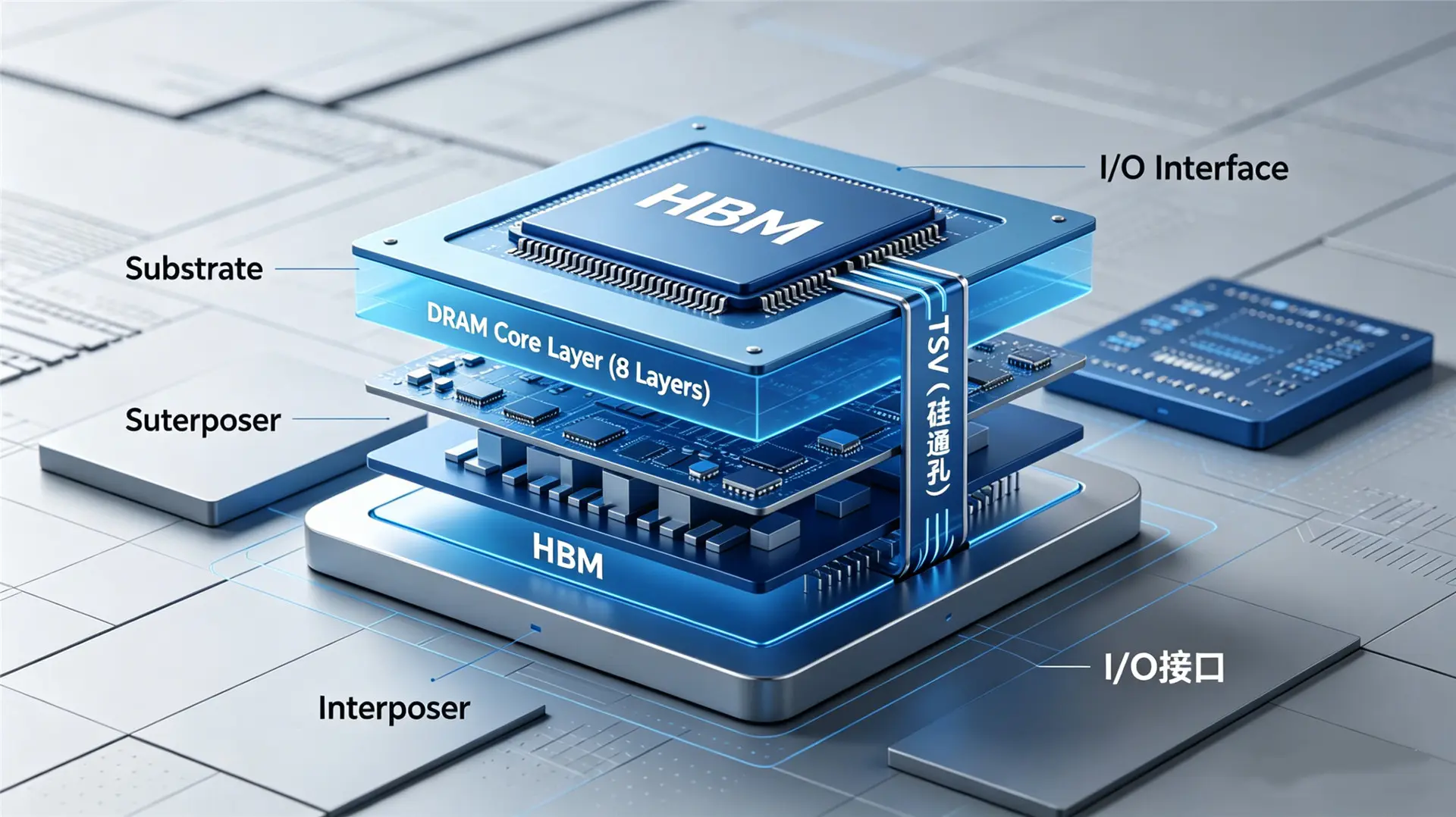

这是UV LED的前沿应用领域。在HBM（高带宽存储器）的制造中——从核心到人工智能芯片——TSV（硅通孔）和RDL（再分布层）的形成依赖于365nm和更长波长的光刻胶厚膜曝光，以实现高纵横比的精细图案。

南京大学团队开发了一种45°倾斜准直光源，用于制造光栅波导——AR显示器的核心组件——满足其独特的光学要求。

声纳系统电机电路板需要出色的防水和绝缘保护。UV LED固化封装材料能够快速固化5毫米厚的层，为水下设备提供高度可靠的保护。

将软辊涂技术与UV LED固化相结合，取代了传统的低效喷涂。该解决方案使木材涂层生产线的效率提高了一倍，整体能耗降低了30%，并提供了更一致的涂层质量。

使用液体光导将单个高功率源分成多个输出端，可以在多个点同时固化，大大提高效率。使用聚焦光学器件，光强可达50 W/cm²，适用于光纤包层固化等应用。

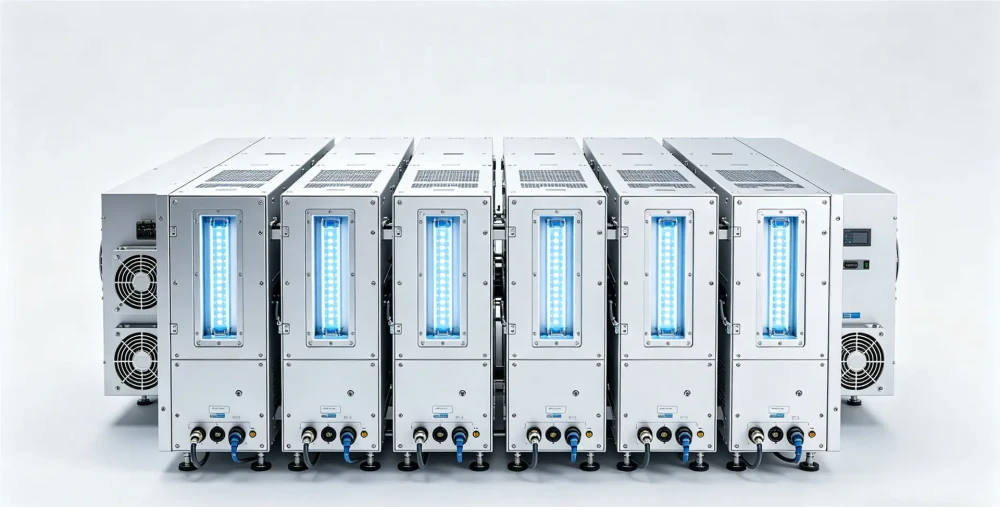

现代UV LED系统采用模块化设计，可轻松集成到现有生产线中。例如，LED Powerline Web系统支持在传统紫外线灯和LED之间快速切换，并提供可选的UVA/UVC模块，具有出色的通用性。

通过更换不同的光束均匀化适配器，单个光源可以输出各种光束形状——方形、圆形、线性——甚至可以拼接成特定的图案，以满足复杂的照射要求。

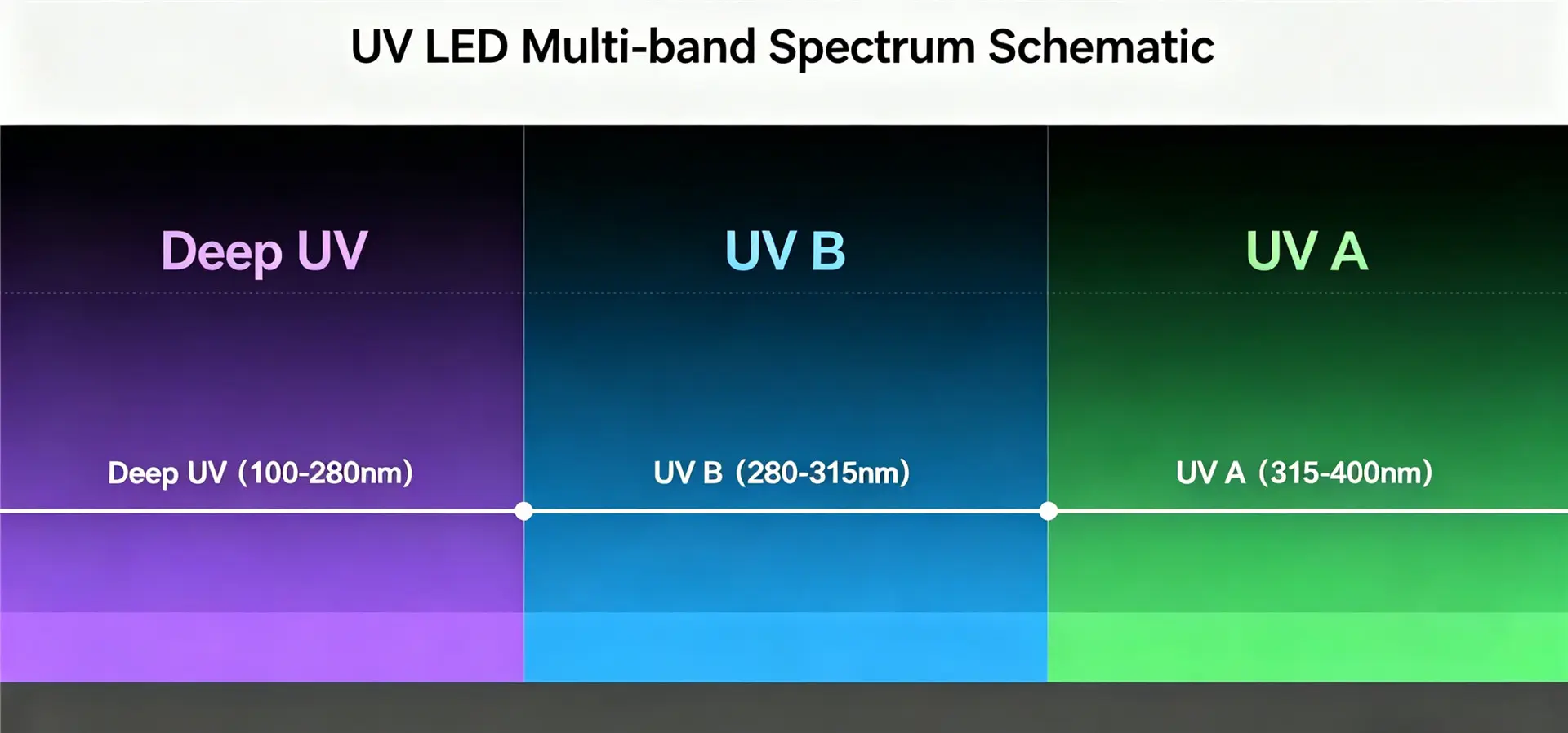

单个设备可以独立控制多个波长带（365、385、405、435 nm）的输出强度和时序。这对于固化深色或厚涂层特别有价值：首先使用较长波长进行深度固化，然后使用较短波长优化表面性能。
