UV LED 固化灯在半导体行业的应用

随着半导体制造工艺不断微型化、精密化，传统汞灯固化方案温度高、能耗大、寿命短的缺陷已经难以满足生产要求。UV‑LED 固化光源凭借低温、高光强、瞬时启停的优势，逐步成为半导体制程中的核心配套设备。

一、核心应用场景

1. 芯片底部填充胶固化半导体 BGA、CSP 封装工艺中，底部填充 UV 胶依靠 UV‑LED 快速固化，提升芯片与基板的粘接强度，抵抗热胀冷缩带来的应力损伤。冷光源特性避免高温损伤精密芯片。

2. 晶圆保护涂层固化晶圆切割前的 UV 保护膜、光刻辅助涂层，使用窄波段 UV‑LED 精准曝光固化，热变形小，保障晶圆平整度，降低崩边、裂片不良率。

3. 引线框架包封、引脚保护UV 环氧树脂快速固化，成型一致性好，适合高速流水线作业，提升封装效率。

4. 微组装与精密粘接光学芯片、传感器、MEMS 器件的 UV 胶定点固化，光能量可控，不会损伤敏感电子元件。

二、UV‑LED 对比传统汞灯的优势

1. 低温冷固化：工件温升极低，保护热敏半导体元器件，避免热变形。

2. 即开即用：无需预热等待，通电瞬间达到额定光强，适配高速产线。

3. 波长精准可选：365nm / 385nm / 395nm 定制波段，匹配不同 UV 胶配方。

4. 使用寿命更长：LED 光源寿命可达 20000 小时以上，大幅降低耗材更换成本。

5. 节能环保：无汞污染，能耗更低，无臭氧产生，改善车间生产环境。

三、晶锐铭 UV‑LED 半导体方案

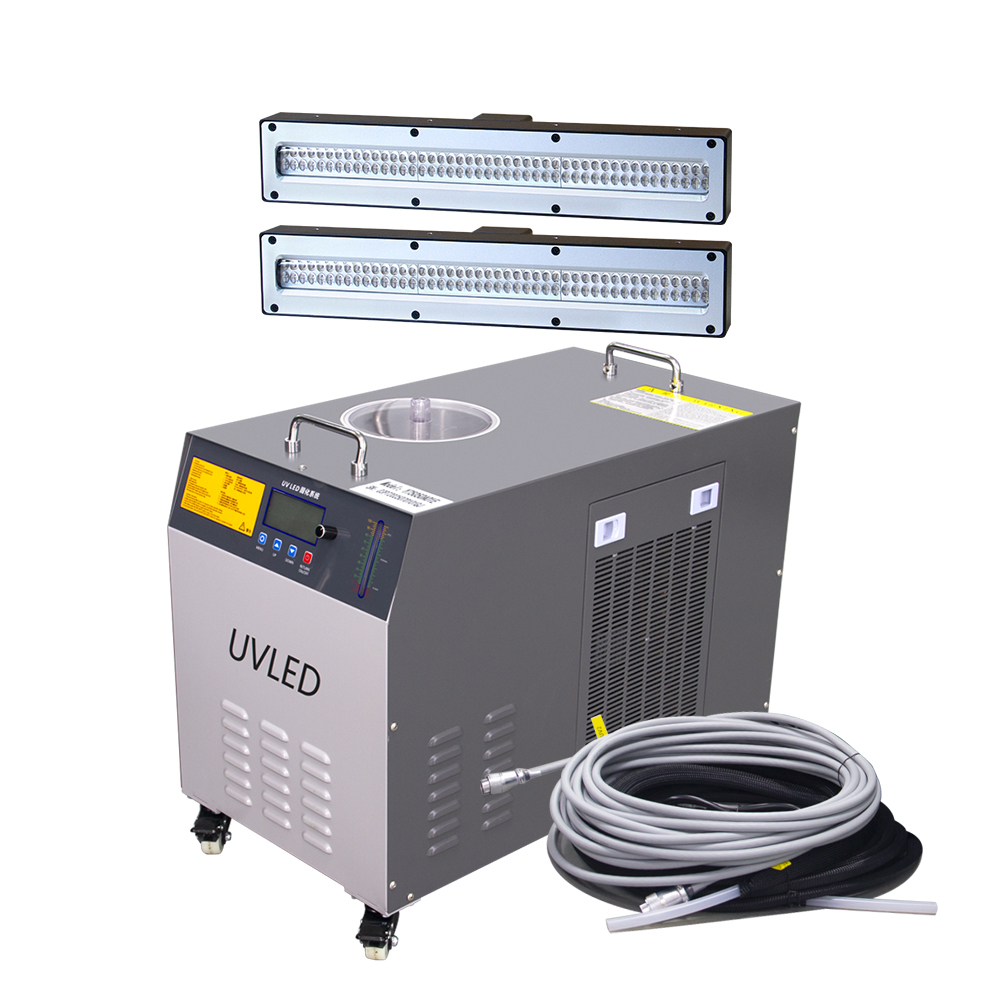

我们可提供点光源、线光源、面光源、整套流水线固化炉，支持水冷高功率版本，光强稳定可调，兼容 PLC 自动化信号对接，满足半导体行业高精度、高洁净、高稳定性的生产标准，为精密电子封装提供可靠的固化解决方案。
